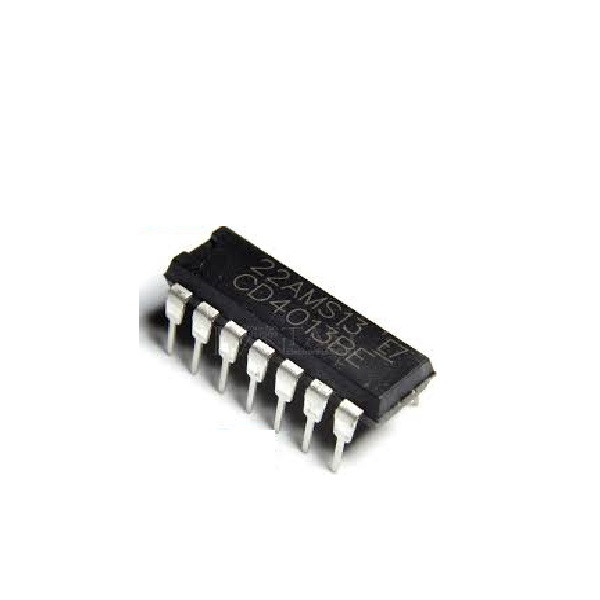

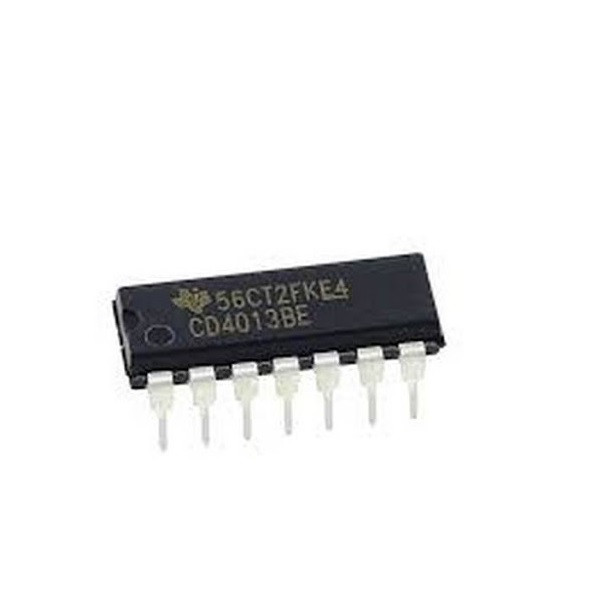

آی سی مدل CD4013

آی سی CD4013 یک فلیپ فلاپ 2 تایی است که ویژگی ست شدن مستقیم (DIRECT SET) ، پاک کردن مستقیم ورودی (CLEAR-DIRECT INPUT ) ، کلاک ورودی (CP) و خروجی های Q و مکمل آن را دارد. اطلاعات وقتی که CP در وضعیت LOW قرار دارد پذیرفته می شود و با لبه بالارونده آن به خروجی ارسال می گردد. فرمان های DS و CS از نوع ACTIVE HIGH می باشند یعنی در حالت مثبت بودن عمل می کنند. این آی سی در رنج وسیعی از ولتاز بین 3 تا 15 ولت نسبت به Vss (که معمولا به زمین وصل می شود) کار می کند . پین هایی از آی سی که استفاده نمی شوند بهتر است که به Vss یا Vdd متصل گردد.
