برد اسپیکر فلش خور MP3 Player

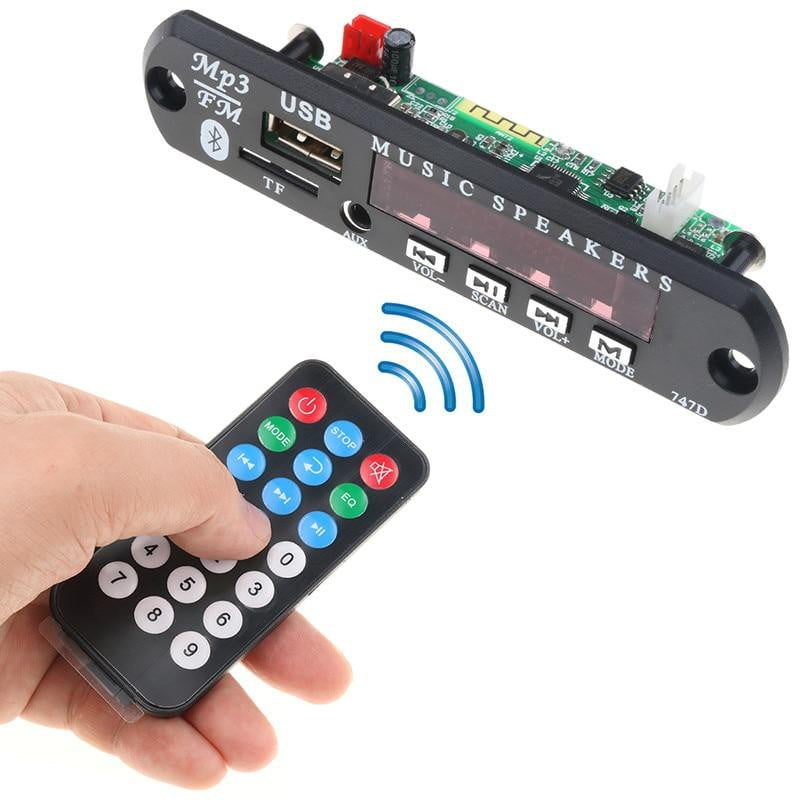

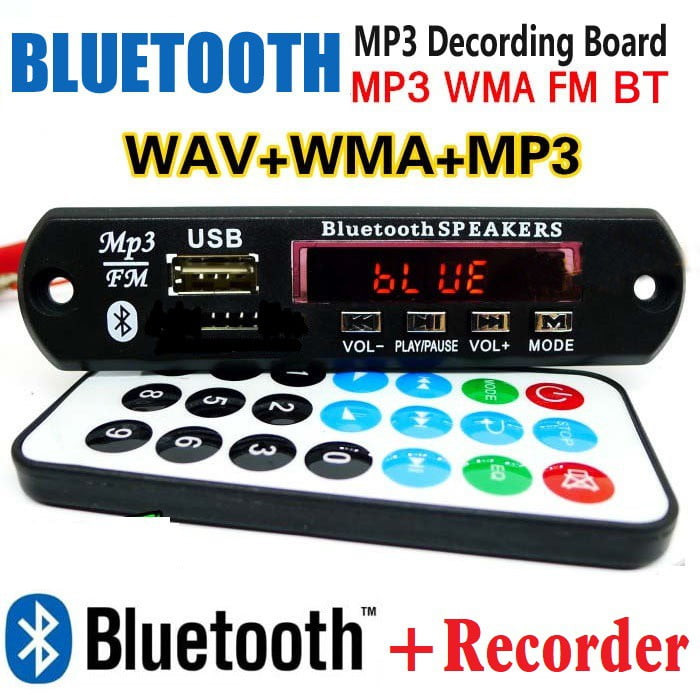

پخش کننده MP3 و رادیو پنلی بلوتوث دار (پشتیبانی از MicroSD و USB) با ریموت که به آن برد فلش خور خودرویی نیز می گویند.

برد های USB پلیر یکی از پر مصرف ترین و در عین حال ساده ترین برد ها از نظر راه اندازی است. روی این برد ها دو سری کانکتور وجود دارد. یکی از این کانکتور ها 2 پین است. کانکتور 2 پین مربوط به قسمت تغدیه این برد هاست که روی یکی از این دو پایه ها GND نوشته شده است. GND همان منفی بوده و سیم منفی تغذیه را باید به این پایه و سیم مثبت را به پایه دیگر متصل نمود. کانکتور دیگری که در کنار کانکتور تغذیه وجود دارد گاها 3 یا 4 پین است که 3 پین آن شامل خروجی چپ و راست و مشترک است. و در مدل چهار پین آن یکی از پین ها مربوط به آنتن رادیو برد است. در زیر خروجی های صدا LEFT و RIGHT نوشته شده است که این پایه ها را باید به ورودی یک برد آمپلی فایر متصل نمود.

تغذیه برد ام پی تری پلیر 5 الی 12 ولت می باشد . خروجی این برد نیاز به یک مدار آمپلی فایر دارد.

در نصب این برد توجه داشته باشید که اگر ولتاژ بیش از حد تعیین شده به برد متصل کنید و یا بر عکس به آن متصل نمایید برد فورا می سوزد.

کلیه برد ها قبل از ارسال به مشتری تست شده و از سلامت آن اطمینان حاصل می گردد.

نصب برد فلش خور USB MP3 پلیر

همان‌گونه که اشاره شد برای نصب نیاز به کمی تخصص است. ورودی برق 5 تا 12 ولت DC است و می‌تواند از طرق آداپتور 12 ولت یا باتری ماشین یا برق ضبط تامین شود. برای فلش خور کردن ضبط ماشین بهتر است سر راه برق ورودی حتما از یک عدد

و جافیوزی سیم دار و فیوز مناسب استفاده شود تا برق هیچ‌گاه به بالاتر از 12V DC نرسد. سپس اگر ضبط دارای ورودی AUX است سه سیم خروجی برد فلش خور را به یک فیش نری AUX سرکابلی متصل و فیش را وارد AUX ضبط می‌کنیم و در صورت نیاز سیم‌ها را مستقیم به پایه‌های فیش مادگی AUX روپنلی ضبط لحیم می‌کنیم. همچنین اگر ضبط ورودی AUX ندارد می‌توان سیم‌های صدای خروجی برد یو اس بی را به پایه‌های ورودی صدای IC ضبط لحیم کرد.

ویژگی‌های ماژول mp3 player با گیرنده بلوتوث

• امکان پخش موسیقی از طریق USB فلش مموری، کارت حافظه MicroSD ، ارتباط بیسیم بلوتوثی، ورودی AUX 3.5mm
• ولتاژ ورودی برق 5 تا 12 ولت DC ، شدت جریان مورد نیاز نهایتا 1 آمپر
• دارای صفحه نمایش LED وضعیت، کلیدهای فیزیکی تغییر آهنگ و تنظیم حالت مود MODE
• امکان کنترل پخش موسیقی از طریق ریموت کنترل از راه دور همراه با دستگاه
• پشتیبانی حافظه ها با فرمت FAT16 و FAT32 و فایل‌های MP3 از 32 تا 320 کیلوبیت فرمت MP1/MP2/MP3
• ابعاد 105×25 میلیمتر
• فاصله جاپیچ ها: 95mm
