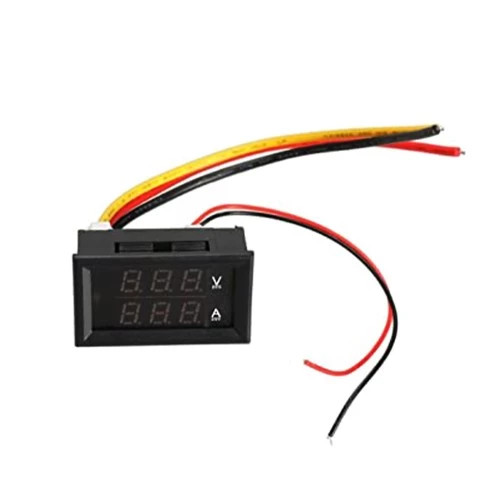

ولت متر و آمپر متر پنلی 10A-100V قرمز با قابلیت کالیبره ولتاژ و جریان

دو کمیت جریان و ولتاژ الکتریکی از اهمیت بالایی در طراحی و عملکرد سیستم‌های الکتریکی برخوردارند؛ به طوری که در برخی از سیستم‌های الکتریکی، نمایش لحظه به لحظه این دو کمیت برای اپراتور سیستم بسیار با اهمیت است. از طرفی نمی‌توان برای اندازه‌گیری هرکدام از این کمیت‌ها از مولتی‌مترهای دیجیتال استفاده نمود. برای این کار می‌توان از ماژول ولت متر و آمپرمتر پنلی دیجیتال استفاده کرد.

این ماژول از یک صفحه نمایش و در برخی مواقع از یک سنسور خارجی تشکیل شده است؛ و می‌توان آن را بر روی پنل یک سیستم نصب کرد. این دستگاه‌های اندازه گیری قادرند فقط یک یا دو کمیت الکتریکی را اندازه‌گیری کنند و به طور معمول صفحه نمایش آن‌ها از Seven Segment و یا LCD تشکیل شده است.

مشخصات

این محصول یک ماژول ولت متر و آمپر متر پنلی دیجیتال با صفحه نمایش Seven Segment سه رقمی است و می‌تواند ولتاژ مستقیم DC را در بازه 0 تا 100 ولت و جریان مستقیم DC را نیز تا 10 آمپر اندازه‌گیری کند.

از این ماژول می‌توان در تمامی کاربردهایی که نیاز به اندازه‌گیری ولتاژ و جریان مستقیم DC دارند استفاده کرد.

• ابعاد: 22 × 28 × 47 میلی‌متر

آموزش استفاده از ماژول ولتمتر و آمپرمتر پنلی مدل VC-288

ماژول ولت متر آمپرمتر روپنلی بدلیل کاربردی بودن، اندازه مناسب و استفاده راحت از محبوبیت زیادی برخوردارند. کار با این ماژول‌ها نسبتاً ساده است و در صورتی که با اصول اولیه‌ی الکترونیک مانند مفاهیم ولتاژ و جریان آشنایی داشته باشید به راحتی می‌توانید از آن‌ها استفاده کنید.

اندازه گیری ولتاژ

در پشت ماژول ولت متر و آمپرمتر پنلی VC-288 یک سوکت سه پایه برای تغذیه‌ ماژول و اندازه‌گیری ولتاژ در نظر گرفته شده است. رنگ سیم‌های این سوکت عبارتند از قرمز، مشکی و زرد.

سیم قرمز برای تغذیه ماژول می باشد. سیم مشکی به منفی مدار و سیم زرد به خروجی منبع به منظور اندازه‌گیری ولتاژ وصل می شوند.

ولتاژ تغذیه ماژول بین 4 تا 30 ولت است. اگر ولتاژ تغذیه بیشتر از 30 ولت باشد می‌توان یک آیسی رگولاتور بر سر راه تغذیه ماژول قرار داد.

اندازه گیری جریان

در پشت ماژول‌ ولت متر و آمپرمتر پنلی VC-288 یک سوکت دو پایه نیز برای اندازه‌گیری جریان در نظر گرفته شده است؛ رنگ سیم‌های این سوکت عبارتند از قرمز، مشکی.

قطر سیم‌های این سوکت بزرگتر از سوکت ولتاژ است؛ چون این سیم‌ها باید بتوانند تا جریان 10 آمپر را تحمل کنند.

همانطور که می‌دانید آمپرمتر به صورت سری در مدار استفاده می شود. در این ماژول، سیم قرمز به بار و سیم مشکی به منفی منبع تغذیه متصل می‌شود. اگر این سیم‌ها برعکس وصل شوند آمپرمتر نمی‌تواند میزان جریان را نمایش دهد.

نحوه سیم‌کشی در تصویر زیر نمایش داده شده است:

اگر قصد اندازه‌گیری ولتاژ و جریان به‌طور همزمان دارید احتیاجی به اتصال سیم منفی تغذیه نمی‌باشد.

نکات مهم استفاده از ماژول ولت متر و آمپرمتر روپنلی

• از ماژول‌های AC برای DC و از ماژول‌های DC برای AC استفاده نکنید.
• تحت هیچ شرایطی از ولتاژ و جریان قابل اندازه‌گیری نوشته شده روی ماژول‌ها فراتر نروید.
• برای ورودی و خروجی ولتاژ و جریان DC از سیم‌های مناسب با قابلیت تحمل این مقدار ولتاژ و جریان استفاده نمایید.
• قبل از اتصال هرگونه ولتاژی به پین‌های تغذیه ماژول، از سازگاری ماژول خود با ولتاژ اعمالی اطمینان کامل حاصل نمایید.
• تحت هیچ شرایطی ماژول را در زمان روشن بودن و وصل بودن ولتاژ تغذیه از منبع تغذیه ی DC جدا نکنید و یا آن را به منبع وصل نکنید.
