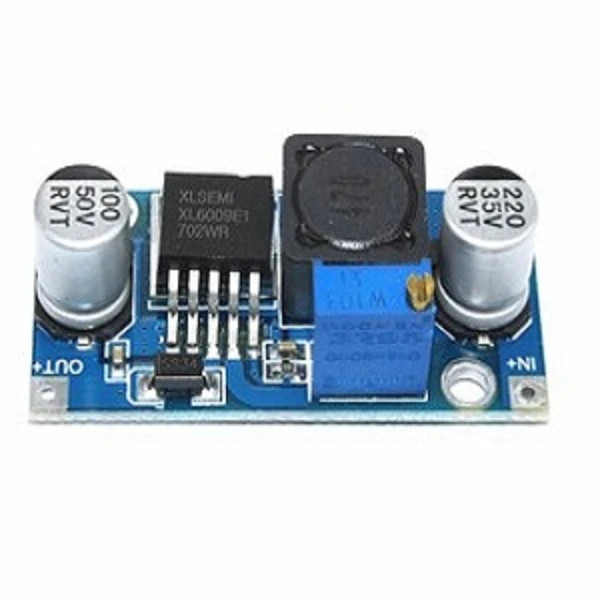

ماژول مبدل افزاینده مدل DC-DC XL6009.LM2577

• ولتاژ ورودی: از ۳ تا ۳۲ ولت
• ولتاژ خروجی: قابل تنظیم از ۵ تا ۳۵ ولت
• جریان ورودی: تا ۴ آمپر (ماکزیمم)
• جریان خروجی: تا ۲.۵ تا ۴ آمپر (بسته به مدل و شرایط)
• راندمان تبدیل: تا ۹۲٪ الی ۹۴٪
• فرکانس کلیدزنی: ۴۰۰KHz برای XL6009 (ولی LM2577 معمولاً ۱۵۰KHz)
• ریپل خروجی: معمولاً حداکثر ۵۰mV
• ابعاد: حدود ۴۳x۲۱x۱۲ میلی‌متر
• دمای کاری: ۴۰- تا ۸۵+ درجه سانتیگراد

کاربردها و ویژگی‌ها

• تقویت و تثبیت ولتاژ برای انواع مدارات الکترونیکی و DIY
• مناسب برای تامین انرژی نمایشگرها، روشنایی‌های LED، و مدارهایی که نیاز به ولتاژ بالاتر دارند.
• قابلیت تنظیم ولتاژ خروجی با پتانسیومتر دقیق روی برد.
• عملکرد غیر ایزوله (Non-Isolated).

نکات عملیاتی

• برای تنظیم ولتاژ خروجی، با چرخاندن پتانسیومتر (مولتی ترن) در جهت پادساعتگرد ولتاژ افزایش، و توسط ساعتگرد ولتاژ کاهش می‌یابد.
• با کاهش ولتاژ ورودی و نزدیک شدن به حداقل مقدار، خروجی ولتاژ و جریان نیز افت پیدا می‌کند؛ مثلاً در ولتاژ بالا جریان خروجی کاهش چشمگیر دارد.

تفاوت XL6009 و LM2577

• XL6009 نسل جدیدتر با فرکانس کلیدزنی بالاتر و راندمان بهتر نسبت به LM2577 است و توانایی جریان‌دهی بیشتری دارد و حالا جایگزین LM2577 در بسیاری از کاربردها شده است.

این ماژول انتخاب مناسبی برای نیازهای تقویت ولتاژ در پروژه‌های الکترونیکی کوچک و بزرگ خواهد بود و تنظیمات آن ساده و گسترده است.
