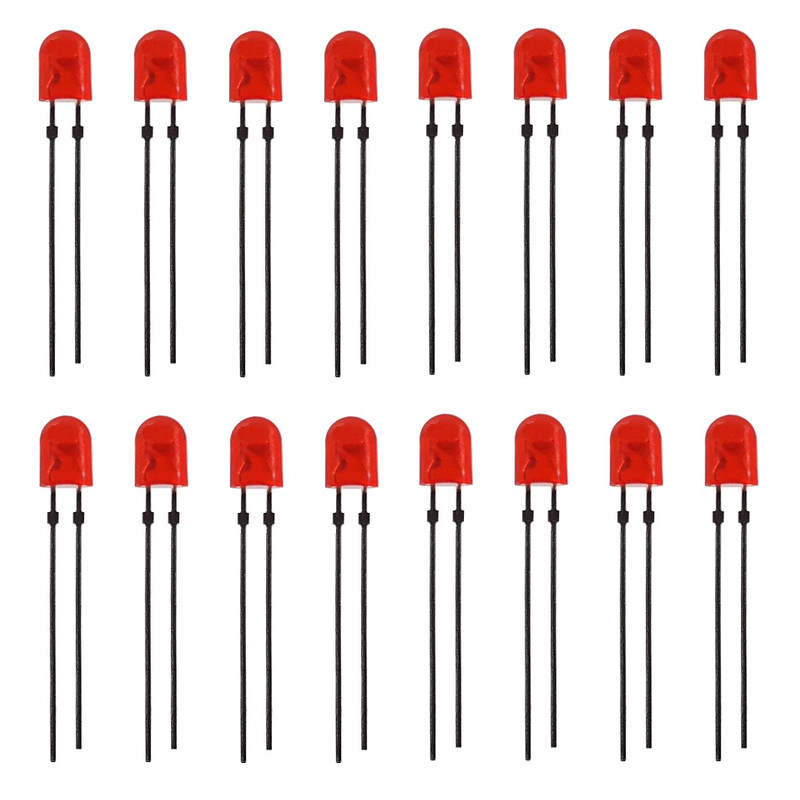

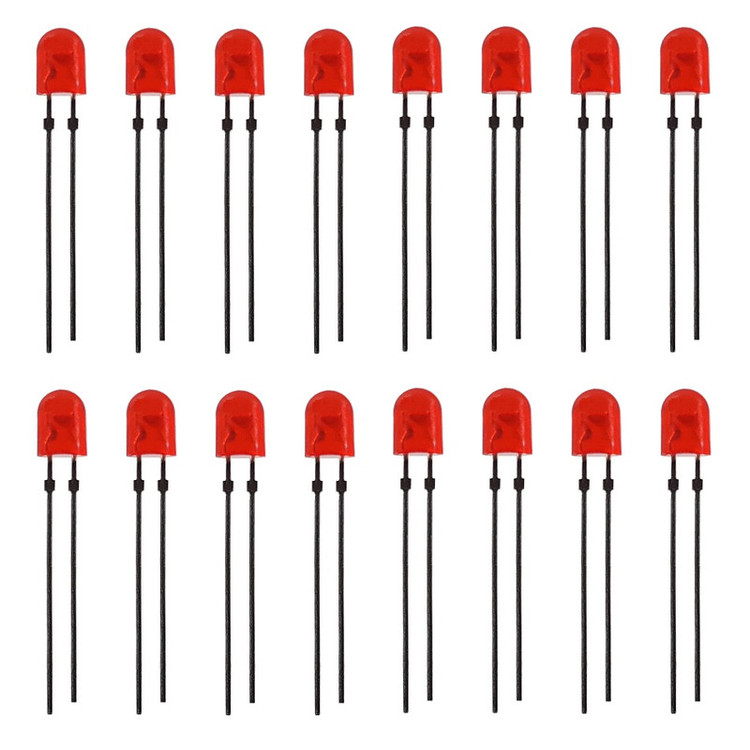

دیود LED مدل TLOV-1007 کدP1 بسته 16 عددی

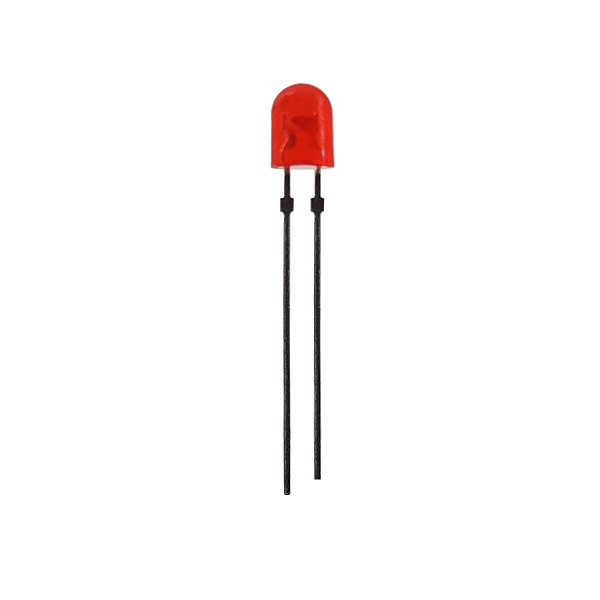

ال ای دی ها گونه ای از دیود ها هستند که علاوه بر یکسو کردن جریان الکتریکی ، مقداری از انرژی جریان عبوری را به نور تبدیل می کنند به دلیل مصرف انرژی از این قطعه معمولا برای انتشار نور در رنگ ها و طیف های متفاوت استفاده می کنند علاوه بر این بدلیل داشتن منشاء نور غیر حرارتی در اغلب اوقات جایگزین بسیار بهتری برای لامپ های معمول رشته ای و یا فلوئورسنت می باشند .ال ای دی مدل TLOV-1007 دارای نور قرمز و بابدنه مات بوده و از نوردهی خوبی برخوردار است. ولتاژ مناسب برای این قطعه 2.5 تا 2.9 ولت بوده و می توان با استفاده از مقاومت های ( 1/4 وات و یا بالاتر ) با هر ولتاژی آن را روشن کرد. بعنوان مثال برای روشن کردن با ولتاژ 12 ولت یک مقاومت 1.5 و یا 1 کیلو اهم را در مسیر تغذیه آن قرار داد . بدیهی است که ال ای دی بدلیل اینکه دیود محسوب می شود باید ترتیب اتصال قطبین را رعایت کرد پین بلند قطب مثبت بوده و پین کوتاه تر را باید به قطب منفی متصل کرد .
