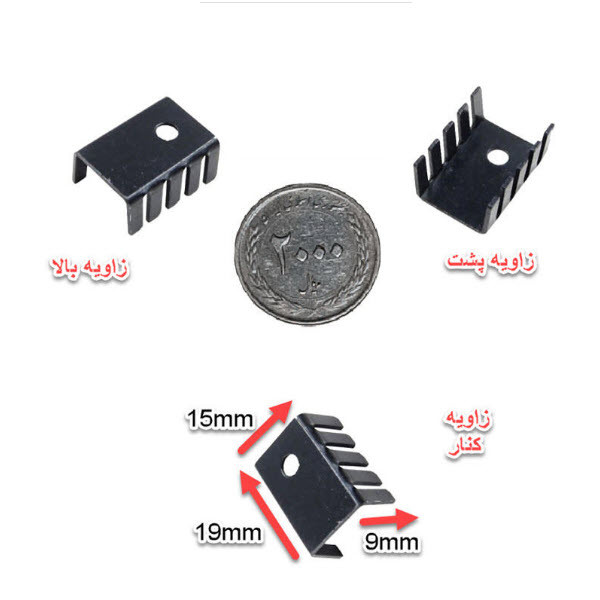

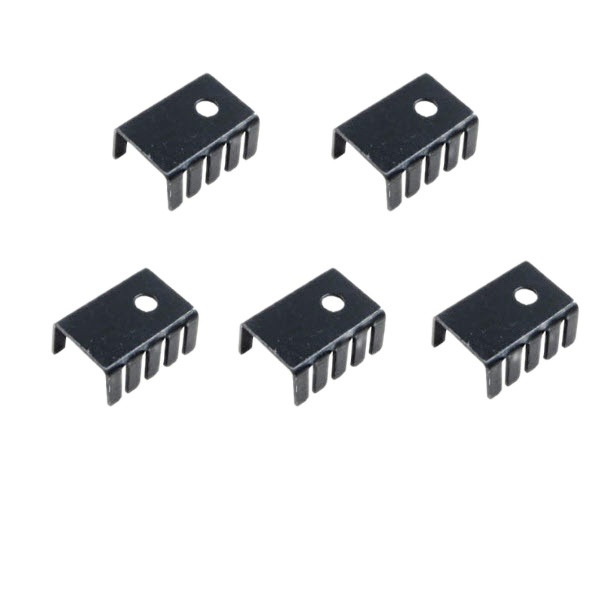

هیت سینک مدل TO-220B بسته 5 عددی

عوامل مختلفی باعث ایجاد حرارت و یا به اصطلاح داغ کردن قطعات الکترونیکی نظیر ترانزیستور ها و رگولاتورها در مدارات می گردد که اگر این حرارت دفع نگردد یا کاهش نیابد, باعث سوختن یا معیوب شدن آن قطعه خواهد شد.به طور مثال در رگولاتورهای 7805 اگر به ورودی آن ولتاژ 12 ولت اعمال کنید و در خروجی ولتاژ 5 ولت دریافت کنید , با توجه به آنکه اختلاف ورودی و خروجی 7 ولت می باشد, این 7 ولت به صورت گرما (تلفات حرارتی) در قطعه ظاهر خواهد شد و همان طور که توضیح داده شد اگر این حرارت دفع نگردد, رگولاتور شما به زودی معیوب می گردد. یا در مداراتی نظیر منابع تغذیه و یا آمپلی فایرها اگر زمانی که از ترانزیستورها حداکثر جریان کشیده شود و حرارت به وجود آمده در آنجا نیز دفع نگردد, ترانزیستور نیز خواهد سوخت و سوختن یک قطعه, ممکن است قطعات دیگر را نیز تحت تاثیر قرار دهد. حال یکی از روش هایی که به منظور خنک سازی و دفع حرارت مورد استفاده قرار می گیرد استفاده از هیت سینک آلمینیومی جهت نصب بر روی بدنه ترانزیستورها و رگولاتورها می باشد چرا که آلمینیوم از رسانایی خوبی برخوردار است و با ایجاد سطح زیاد با محیط اطراف منجر به تبادل حرارت از طریق هوا و در نتیجه خنک‌کردن المان الکتریکی می گردد. این مدل هیت سینک با توجه به پره های باز مناسب مداراتی می باشد که در فضای دربسته نیستند و دفع حرارت از طریق تبادل با هوا انجام می شود.
